Système véhicule radar classe Patriot
Un ensemble de stimulation complet combinant signatures radar, infrarouge, acoustique et fumigène : la position se lit comme un site radar actif. Élévation et rotation d'antenne télécommandées.
- Bande de fréquences
- 1–20 GHz
- Transmittance des ondes
- ≤1%
- Réflectivité radar
- ≥95%
- Résistance à la traction
- ≥1600 N / 5 cm
Galerie du produit
Détails du produit

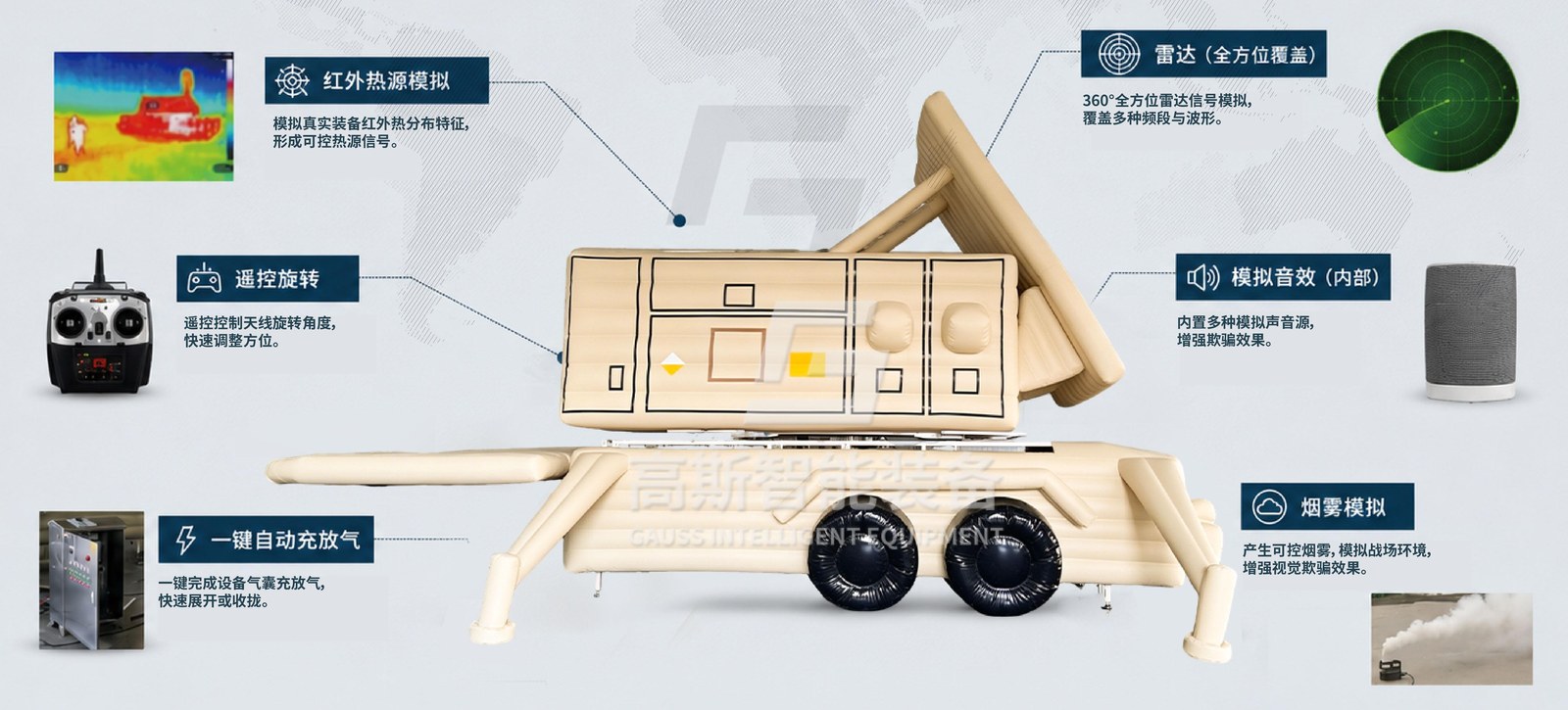

Un leurre complet multispectral de véhicule radar. Abri, châssis et antenne sont reproduits au 1:1, le réseau étant porté par une monture motorisée qui tourne et s'élève en radiocommande. Un panneau source infrarouge intégré simule la signature thermique de l'équipement en service, et une unité audio interne reproduit le bruit caractéristique du groupe et de l'entraînement. Une génération de fumée en option complète le tableau.
Les leurres radar associent une enveloppe textile structurelle à un revêtement métallique nanométrique accordé sur les bandes de fréquence des émetteurs à contrer. Les caisses et remorques reproduisent les lignes de panneaux, les persiennes et les positions d'antenne de l'original, et les réseaux tournants sont entraînés par des actionneurs électriques de faible puissance afin que le leurre continue de produire du mouvement après déploiement.
Caractéristiques clés
- Stimulation multispectrale intégrée
- Élévation et rotation d'antenne motorisées
- Gonflage automatique en une commande
Applications typiques
Position de leurrage DAA · leurrage de site radar · marquage d'exercice · salon
Spécifications techniques
| Bande de fréquences | 1–20 GHz |
|---|---|
| Transmittance des ondes | ≤1% |
| Réflectivité radar | ≥95% |
| Résistance à la traction | ≥1600 N / 5 cm |
| Résistance à la déchirure | ≥45 N |
| Plage de température | −40 °C to +120 °C |
| Rotation | Télécommande radio, portée 2 km |
| Gonflage | Gonflage automatique, une commande |
Contenu de la livraison
- Radar vehicle hull and antenna assembly
- Corner reflector set for the required radar cross-section
- Electric inflation blower
- Remote control unit and receiver
- Guy lines with ground anchors
- Repair patch kit and adhesive
- Operation and maintenance manual
Mise en œuvre
-
Choose the site and the return you need
Pick ground with the same horizon and clutter as a real radar site, and confirm the radar cross-section to be reproduced.
-
Fit the reflector set
Assemble the corner reflectors to the agreed cross-section before the hull is inflated.
-
Inflate
Run the blower to working pressure — about 3 minutes.
-
Raise and align the antenna
Erect the antenna and set the search azimuth to match the position being simulated.
-
Connect the remote control
Pair the control unit and confirm rotation speed and reflection intensity from the operator position.
-
Check against the sensor
Observe the position from the likely sensor direction and adjust orientation or reflectors if the return needs trimming.
-
Recover
Deflate, fold, and store the reflectors separately so the set stays matched.
Questions fréquentes
Les questions que posent les acheteurs sur le Système véhicule radar classe Patriot.
Can the radar cross-section be matched to a real radar set?
Yes. Corner reflectors and metal fabric in the skin give an adjustable radar cross-section from 0.1 to 50 m², so the decoy can be tuned to the radar type it is standing in for rather than presenting a generic return.
How accurate is the infrared simulation?
The thermal signature is reproduced to within ±20 °C of the target profile, which is close enough for imaging infrared sensors and for thermal target identification at operational ranges.
Can the antenna rotate?
Yes. The remote-control option rotates the antenna a full 360°, with adjustable rotation speed and reflection intensity, driven from up to 2 km away. A stationary antenna is also available where the scenario does not call for movement.
How quickly can a radar position be established?
About 3 minutes for inflation by a two-person team, which makes it practical to move a decoy position between observation windows.
Does it stay inflated for long exercises?
The continuous-inflation version holds pressure indefinitely from a low-power supply, so the position reads as continuously occupied for weeks rather than sagging between top-ups.
Which sensors does it defeat?
Optical observation, imaging infrared and radar. The skin is a radar-reflective metal fabric, the thermal layer is adjustable, and the outer finish is a PU-coated camouflage that holds its colour in ultraviolet light.
Can several decoys be supplied as one air-defence layout?
Yes. Radar, launcher and support vehicles can be supplied as a matched set with a common signature specification, so an entire battery reads as a single coherent position.
Commande et livraison
- Quantité minimum
- À partir d'un ensemble — plusieurs modèles peuvent partager un conteneur
- Délai pour un échantillon
- 72 heures pour les modèles en stock
- Documentation
- Documents d'appel d'offres, rapports d'essai et certificat d'origine
- Personnalisation
- Camouflage, marquages d'unité, insignes et options de signature
- Durée de service
- Plus de 200 cycles de gonflage en conditions de terrain
- Délais et paiement
- Délais et conditions de paiement confirmés sur demande
Indiquez-nous les plateformes à simuler et nous confirmerons par écrit les spécifications, les délais et les conditions de paiement.
