نظام مركبة رادار من طراز باتريوت
مجموعة تحفيز متكاملة تجمع بصمات الرادار والأشعة تحت الحمراء والصوت والدخان ليبدو الموقع كموقع رادار عامل. يُتحكم في رفع الهوائي ودورانه عن بعد.
- نطاق التردد التشغيلي
- 1–20 GHz
- نفاذية الموجات
- ≤1%
- الانعكاسية الرادارية
- ≥95%
- مقاومة الشد
- ≥1600 N / 5 cm
معرض صور المنتج
تفاصيل المنتج

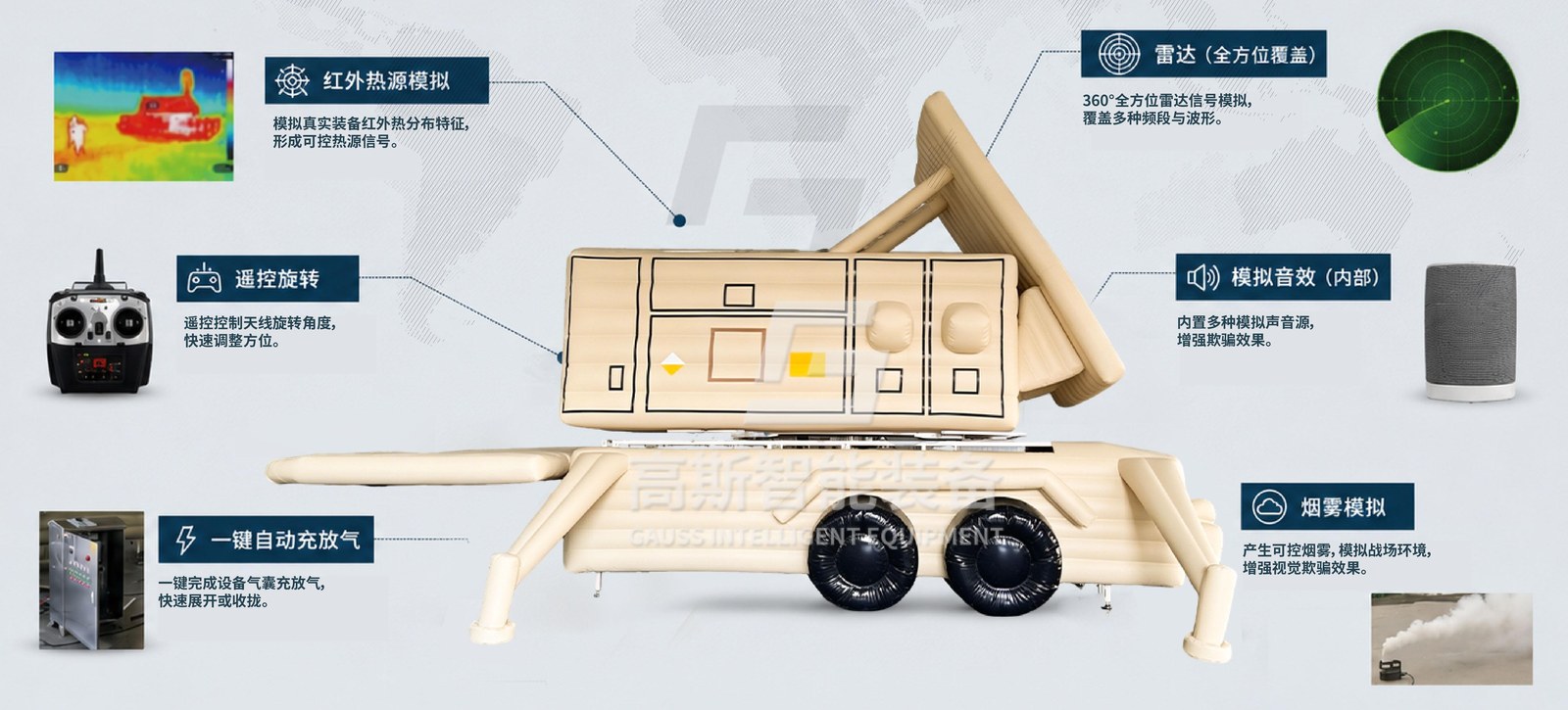

هدف كامل متعدد الأطياف لمركبة رادار. يُنقل المأوى والهيكل والهوائي بمقياس 1:1، وتُثبَّت المصفوفة على حاملة محرّكة تدور وترتفع بالتحكم عن بعد. ويحاكي لوح مصادر حرارية مدمج البصمة الحرارية للمعدات العاملة، وتُعيد وحدة صوتية داخلية إنتاج ضجيج المولّد والمحرك المميز. ويكتمل المشهد بخيار توليد الدخان.
تجمع أهداف الرادار بين غلاف قماشي إنشائي وطبقة معدنية نانوية مضبوطة على نطاقات الترددات التي يجب إخضاعها. تُنقل خطوط الألواح وفتحات التهوية ومواضع الهوائيات من الأصل بدقة، وتُدار المصفوفات الدوّارة بمحركات كهربائية منخفضة القدرة ليبقى الهدف مُنتِجاً للحركة بعد انتشاره.
أبرز المزايا
- تحفيز متعدد الأطياف في نظام واحد
- رفع ودوران الهوائي بمحرك
- نفخ تلقائي بضغطة واحدة
التطبيقات النموذجية
موقع خداع دفاع جوي · تضليل موقع رادار · تمييز التمارين · معارض دفاعية
المواصفات التقنية
| نطاق التردد التشغيلي | 1–20 GHz |
|---|---|
| نفاذية الموجات | ≤1% |
| الانعكاسية الرادارية | ≥95% |
| مقاومة الشد | ≥1600 N / 5 cm |
| مقاومة التمزق | ≥45 N |
| نطاق درجة الحرارة | −40 °C to +120 °C |
| الدوران | تحكم لاسلكي عن بعد، مدى 2 كم |
| النفخ | نفخ تلقائي بضغطة واحدة |
ما الذي يشمله التسليم
- Radar vehicle hull and antenna assembly
- Corner reflector set for the required radar cross-section
- Electric inflation blower
- Remote control unit and receiver
- Guy lines with ground anchors
- Repair patch kit and adhesive
- Operation and maintenance manual
النشر الميداني
-
Choose the site and the return you need
Pick ground with the same horizon and clutter as a real radar site, and confirm the radar cross-section to be reproduced.
-
Fit the reflector set
Assemble the corner reflectors to the agreed cross-section before the hull is inflated.
-
Inflate
Run the blower to working pressure — about 3 minutes.
-
Raise and align the antenna
Erect the antenna and set the search azimuth to match the position being simulated.
-
Connect the remote control
Pair the control unit and confirm rotation speed and reflection intensity from the operator position.
-
Check against the sensor
Observe the position from the likely sensor direction and adjust orientation or reflectors if the return needs trimming.
-
Recover
Deflate, fold, and store the reflectors separately so the set stays matched.
الأسئلة الشائعة
أسئلة يطرحها المشترون حول نظام مركبة رادار من طراز باتريوت.
Can the radar cross-section be matched to a real radar set?
Yes. Corner reflectors and metal fabric in the skin give an adjustable radar cross-section from 0.1 to 50 m², so the decoy can be tuned to the radar type it is standing in for rather than presenting a generic return.
How accurate is the infrared simulation?
The thermal signature is reproduced to within ±20 °C of the target profile, which is close enough for imaging infrared sensors and for thermal target identification at operational ranges.
Can the antenna rotate?
Yes. The remote-control option rotates the antenna a full 360°, with adjustable rotation speed and reflection intensity, driven from up to 2 km away. A stationary antenna is also available where the scenario does not call for movement.
How quickly can a radar position be established?
About 3 minutes for inflation by a two-person team, which makes it practical to move a decoy position between observation windows.
Does it stay inflated for long exercises?
The continuous-inflation version holds pressure indefinitely from a low-power supply, so the position reads as continuously occupied for weeks rather than sagging between top-ups.
Which sensors does it defeat?
Optical observation, imaging infrared and radar. The skin is a radar-reflective metal fabric, the thermal layer is adjustable, and the outer finish is a PU-coated camouflage that holds its colour in ultraviolet light.
Can several decoys be supplied as one air-defence layout?
Yes. Radar, launcher and support vehicles can be supplied as a matched set with a common signature specification, so an entire battery reads as a single coherent position.
الطلب والتسليم
- الحد الأدنى للطلب
- من مجموعة واحدة — يمكن دمج طرازات مختلفة في حاوية واحدة
- مدة تجهيز العينة
- 72 ساعة للأنماط الجاهزة
- المستندات
- مستندات العطاء وتقارير الاختبار وشهادة المنشأ
- التخصيص
- التمويه وعلامات الوحدات والشارات وخيارات البصمة
- عمر الخدمة
- أكثر من 200 دورة نفخ في ظروف الميدان
- وقت التسليم والدفع
- يُؤكَّد وقت التسليم وشروط الدفع عند الاستفسار
أخبرونا بالمنصات التي تحتاجون إلى محاكاتها وسنؤكد المواصفات ووقت التسليم وشروط الدفع كتابيًا.
